怎樣檢查驗證線路板圖紙?jiān)O(shè)計是否正確

發布時間:2020年08月26日  點擊次數:

  PCB電路板布線完成以后,就應當對線路板進行設計規則檢驗,以確保線路板符合設計要求,所有網路都已經正確連接。設計規則檢驗中常用的檢驗項目如下

  1.線與線、線與元件焊盤、線與過孔、元件焊盤與過孔、過孔與過孔之間的距離是否合理,是否滿足生產要求。

  2.電源線和地線的寬度是否合適,電源與地線之間是否緊藕合,在中是否還有能讓地線加寬的地方。

  3.對于關鍵的信號線是否采取了最佳措施,如長度最短、加保護線、輸入線及輸出線被明顯的分開。

  4.模擬電路和數字電路部分,是否有各自獨立的地線。

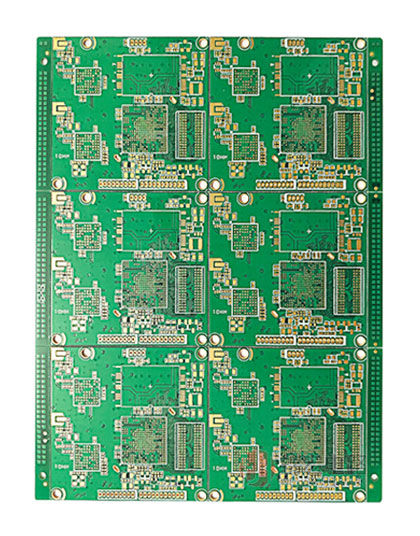

線路板制作,電路板加工,PCB生產

  5.后加在PCB中的圖形(如圖標、注標)是否會造成信號短路。

  6.對一些不理想的線是否進行修改。

  7.在PCB上是否加有工藝線,阻焊是否符合生產工藝的要求,阻焊尺寸是否合適,字符標志是否壓在器件焊盤上。

  8.多層線路板中的電源地層的外框邊緣是否縮小,如電源地層的銅箔露出容易造成短路。

  設計規則檢驗結果可以分為兩種:一種是Report(報表)輸出,產生檢驗結果報表;另一種是On Line檢驗,就是在布線過程中對線路板的電氣規則和布線規則進行檢驗。

  本章主要介紹了PCB的設計規則,包括電氣規則、布線、布局規則、高速電路設計規則、信號完整性等規則。通過本章的學習,對線路板的設計規則有了詳細的了解,為制作性能高效的PCB打下基礎。
