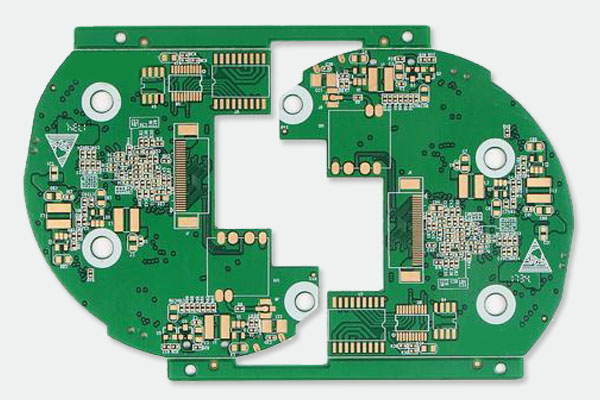

四層線路板抄板方法,四層電路板抄板步驟:

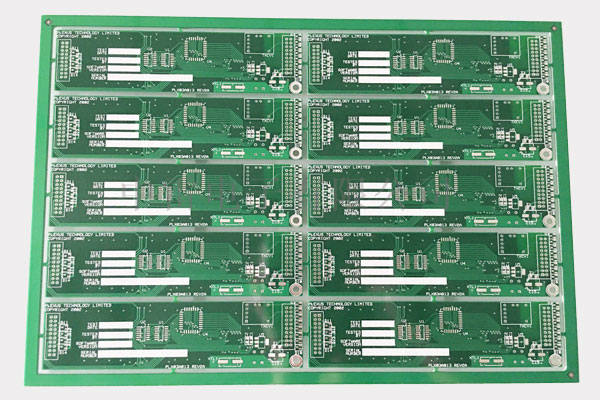

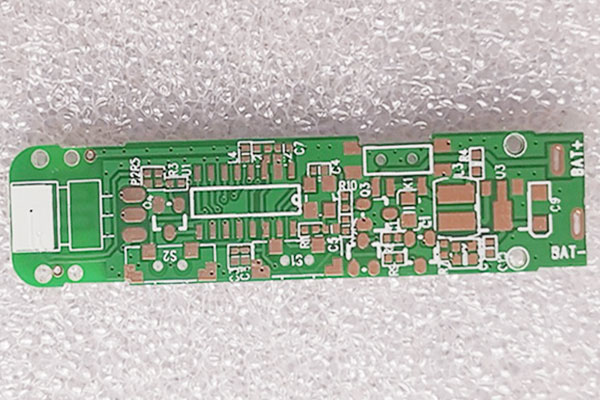

1、首先拆除四層PCB線路板上的所有元器件后,掃描PCB正反面,保存圖片,起名:top、bottom上下面的意思,設置掃描DP可根據客度不同來設置。
2、將中層板用粗砂紙磨出來,漏出銅皮,清理干凈后掃描圖層,起名:mid1/mid2,注意:這個步驟需一層一層的去操作,需先把中間層1掃描完成后才可以直接中間層2的掃描間段。
3、在rhotosho里把每張圖片轉為水平,這樣走出的線路不僅好看,而且多張圖片也上下對齊,{這里建設將底層做成水平鏡像,使上下圖層方向一致,上下定位孔一致,}最后把每張圖層分雖保存成BMP文件。
4、使用采色抄板軟件,打開BMP文件夾選擇top文件,設置好DPI后就可以抄正面圖層了,選擇正面層開始放元件、過孔、導線等,正面層所有物件放完后打開bottom文件,這時你會發現正面畫好的圖和反面背景圖沒有對齊,這時我們需要將它們相應調整對齊后,選擇反面層開始走反面層線、焊盤、填充等相關事宜,抄完反面層后,保存臨時文件夾bottom-1,這時的文件資料已經是兩層對齊、合層的文件了。
5、中間兩板資料抄板過程請重復以上步驟。這時最后得到的文件就是四層合在一起的PCB資料,一款四層pcb電路板抄板工作就算大功告成了。
